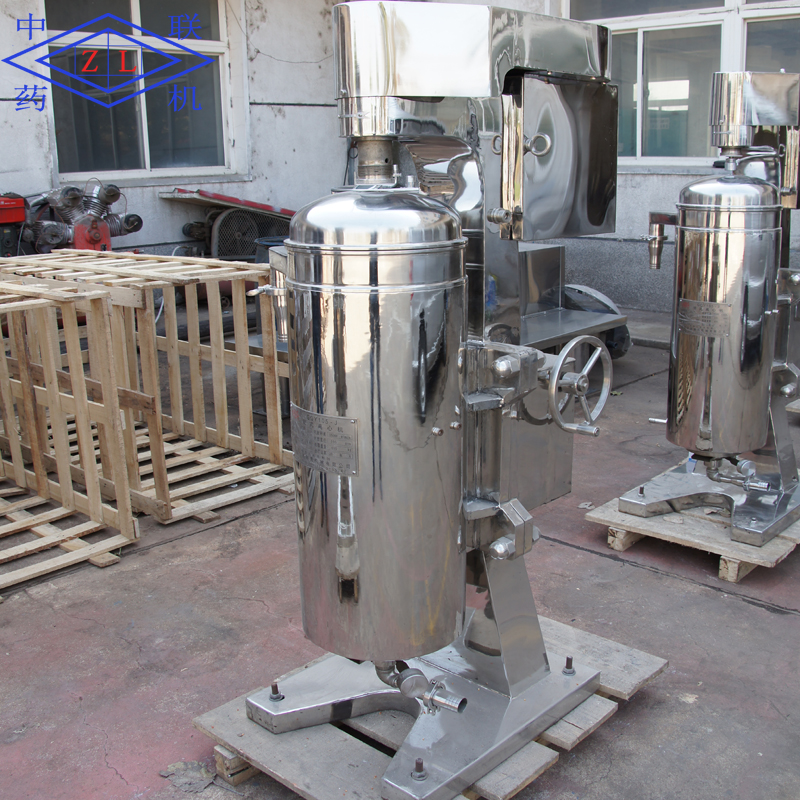

GQY125-J型搖擺型管式澄清離心機
簡要描述：
該分離機為高速分離機，分離能力強。由機身，傳動裝置，轉鼓，集液盤進液軸承座組成，轉鼓上部是撓性主軸，下部是阻尼浮動軸承，主軸同連接座緩沖器與被動輪聯結，電動機通過傳動帶，張緊輪將動力傳遞給被動輪，從而使轉鼓繞自身重心高速旋轉，形成強大的離心力場。
免費咨詢：
發郵件給我們：admin@lyzhonglian.com
管式分離機系列
² 結構及原理：
該分離機為高速分離機，分離能力強。由機身，傳動裝置，轉鼓，集液盤進液軸承座組成，轉鼓上部是撓性主軸，下部是阻尼浮動軸承，主軸同連接座緩沖器與被動輪聯結，電動機通過傳動帶，張緊輪將動力傳遞給被動輪，從而使轉鼓繞自身重心高速旋轉，形成強大的離心力場。物料由底部進液口射入，離心力迫使料液沿轉鼓內壁向上流動，且因料液不同組分的密度差而分層。
GF型，密度大的液相形成外環，密度小的液相形成內環，流動到轉鼓上部各自的排液口排出，微量固體沉積在轉鼓壁上，待停機后工人卸出。
GQ型，密碼較大的固體微粒逐漸沉積在轉鼓內壁形成沉渣層，待停機后人工卸出，澄清后的液相流動到轉鼓壁上部的排液口排出。
² 應用范圍：
GF型管式離心機：用于分離各種乳濁液，特別適用于二相密度差甚微的液液分離以及含有少量雜質的液-液-固分離。如各種油類，各種微粉物料，各種植物提取液，血漿生物藥品的分離以及從動物血中提取血漿，各種口服液，藥液等。
GQ型管式分離機用于分離各種難于分離的懸浮液，特別適用于濃度小，粘度大，固相顆粒細固液密度差較小的固液分離。如各種藥液，口服液的澄清，油漆，染料，各種蛋白，疫苗菌絲，藻帶，果膠提取，橡膠溶液的提純等。
|
管式分離機系列技術參數 |
||||||
|
型號
項目 |
GQ(F)45A
GQ(F)45J |
GQ75A
GQ75J |
GF(Q)105A
GF(Q)105J |
GQY125A
GQY125J |
GQ150A
GQ150J |
|
|
轉
鼓 |
內徑 |
45 |
75 |
105 |
125 |
142 |
|
有效高度 |
280 |
430 |
730 |
735 |
700 |
|
|
沉積容積(L) |
0.45 |
2 |
5.5 |
7.4 |
10 |
|
|
轉速(r/min) |
0-28000 |
20000 |
16000 |
15000 |
14000 |
|
|
最大分離因數 |
0-19800 |
16770 |
15025 |
15500 |
15570 |
|
|
進料口噴嘴直徑 |
2.3 |
2.3.5 |
4.6.8.10 |
6.8.10 |
8.10.12 |
|
|
物料進口壓力(Mpa) |
﹥0.05 |
﹥0.05 |
﹥0.05 |
﹥0.05 |
﹥0.05 |
|
|
生產能力(kg/h) |
≈100 |
≈500 |
≈1200 |
≈2000 |
≈3000 |
|
|
電
機 |
型號 |
串激電機 |
Y90S-2 |
Y90S-2 |
Y90L-2 |
Y100L-2 |
|
功率 |
0.6 |
1.5 |
2.2 |
3.0 |
3.0 |
|
|
轉速(r/min) |
0～4500 |
2840 |
2880 |
2880 |
2880 |
|
|
外型尺寸
(長×寬×高)(mm) |
580×650×750 |
800×400×1200 |
800×700×1400 |
850×500×1600 |
800×700×1600 |
|
|
機器重 |
120 |
300 |
400 |
610 |
520 |
|
|
冷卻管 |
散熱面積(m2) |
0.5 |
0.5 |
0.5 |
0.5 |
0.533 |
|
承受壓力(Mpa) |
1 |
1 |
1 |
1 |
﹤2.4 |
|
